Trays, die zu Ihrem Bauteil und zu Ihrer Anlage passen

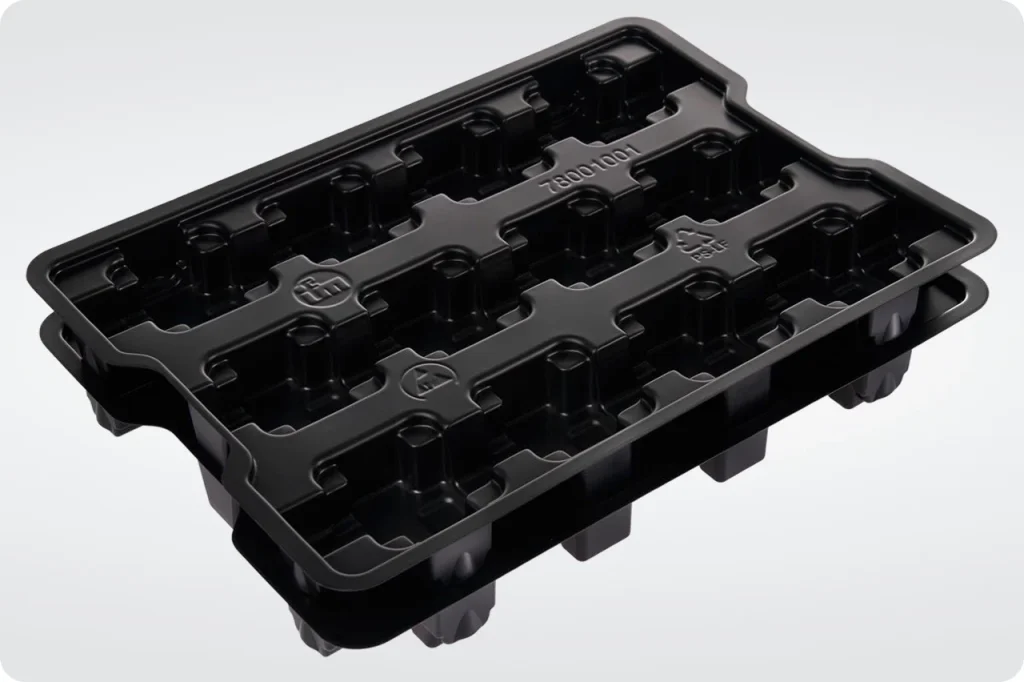

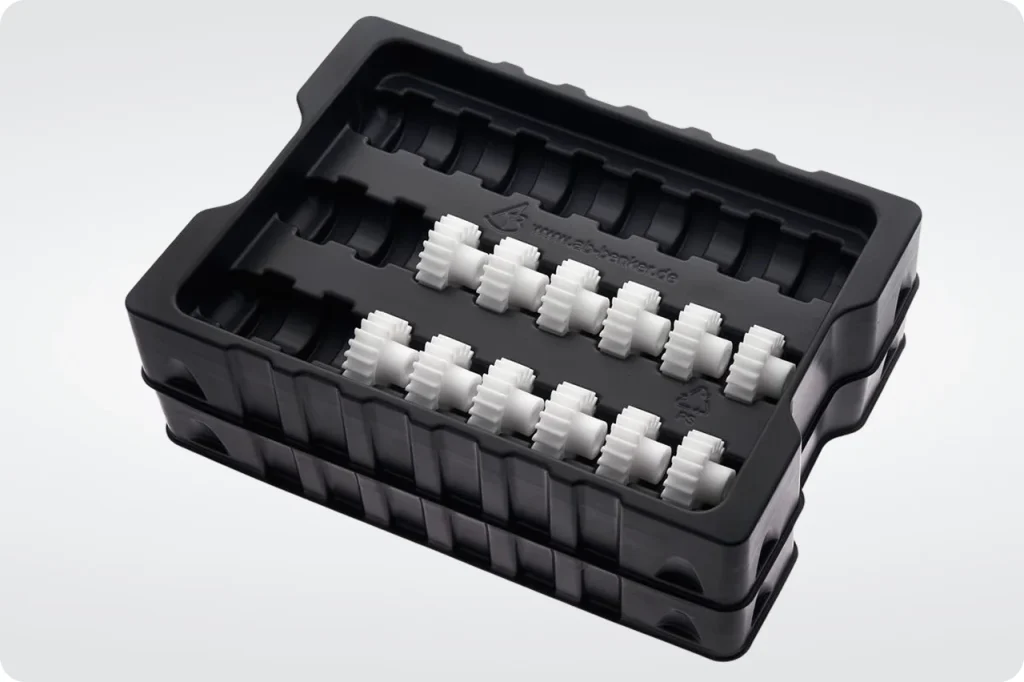

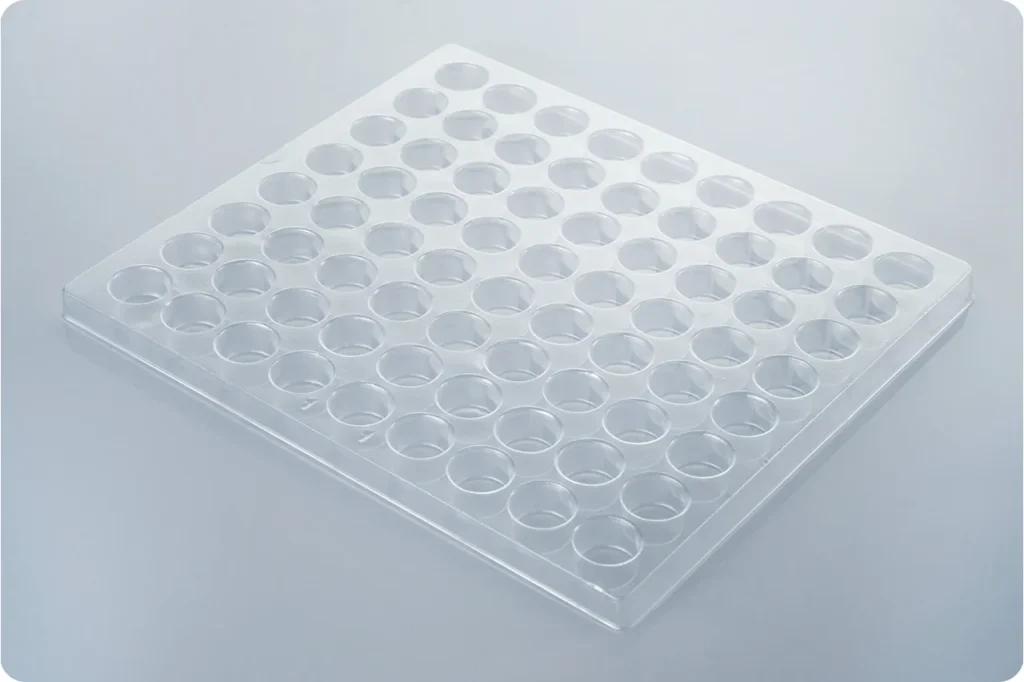

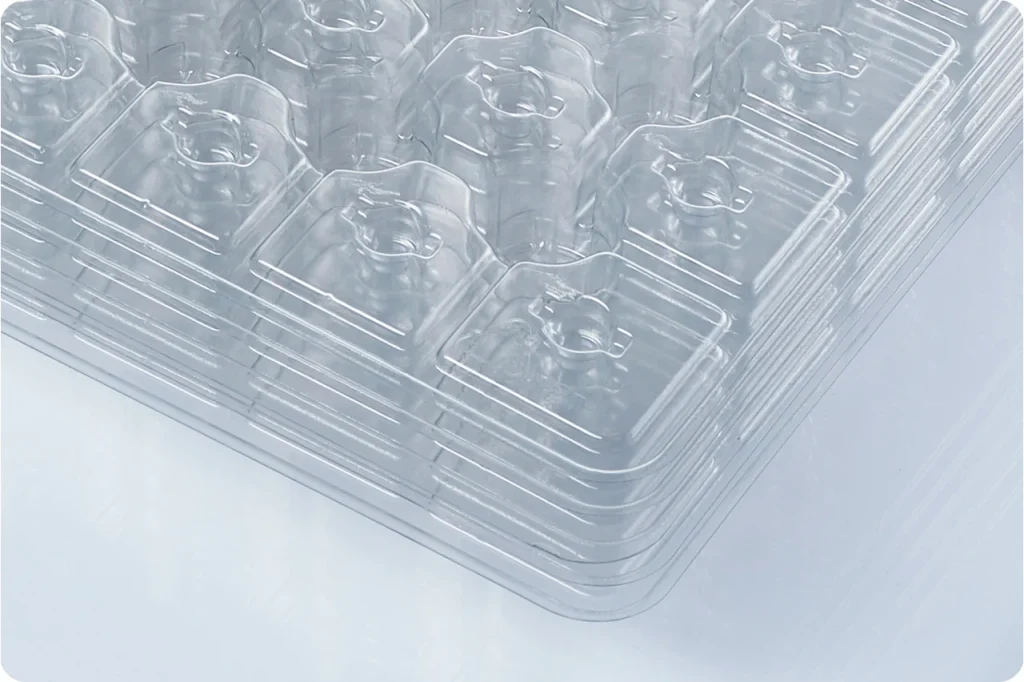

Trays und Werkstückträger sind unser größter Produktbereich. Für Transport, Lagerung, Montage und die Zuführung in Ihre Anlage entwickeln wir sie nach Ihrem Bauteil: als Stapeltray, Drehstapeltray, Ladungsträger für die Automation oder Mehrwegträger im geschlossenen Kreislauf. Die Nestkontur entsteht aus Ihrer Zeichnung oder Ihrem Musterteil, das Werkzeug dazu in unserem eigenen Formenbau. Auf Wunsch in ESD-Ausführung für elektrostatisch empfindliche Baugruppen.
Ein Werkstückträger führt das Bauteil durch Fertigung und Montage. Anders als eine reine Transportverpackung muss er in die Anlage passen, nicht nur in den Karton. Und anders als eine Einlage ist er für sich stapelbar: Die Last liegt auf dem Tray, nicht auf Ihren Teilen.
Für Teile, die heil ankommen und weiterverarbeitet werden.
-
Elektronik
Baugruppen & Leiterplatten
-
Automotive
Steuergeräte & Sensorik
-
Industrie
Dreh- und Frästeile
-
Medizintechnik
Geräteteile & Zubehör
-
Kunststoff & Metall Verarbeitung
Zellen & Module
-
Handel
Figuren & Zubehör
Das Nest entscheidet
Ein Tray ist im Grunde eine Schale mit Vertiefungen. Was daraus einen Werkstückträger macht, ist die Form dieser Vertiefungen. Sitzt das Bauteil zu locker, wandert es beim Transport und schlägt an. Sitzt es zu fest, bekommt der Greifer es nicht heraus, und aus der Zeitersparnis in der Montage wird ein Handgriff mehr.
Deshalb beginnt bei uns jedes Tray beim Bauteil und nicht beim Standardmaß. Wir sehen uns an, wie es liegen soll, wie es gegriffen wird und was danach mit ihm passiert. Ob der Träger am Ende stapelbar sein muss, drehstapelbar, in Ihren KLT passen oder als Mehrweglösung wieder zu Ihnen zurückkommen soll, ergibt sich daraus.
Nach oben ist dabei viel Luft: Wir fertigen Träger bis zu einer viertel Europalette, von der einzelnen Kleinteilaufnahme bis zum Ladungsträger, der eine ganze Baugruppe durch die Automation führt. Konstruktion, Werkzeugbau und Produktion sind bei uns alle unter einem Dach, und das Werkzeug bleibt anschließend hier eingelagert.
Technische Daten
Was ein Tray von uns mitbringt
- Materialien
- PS, ABS und A-PET, auf Wunsch in ESD-Ausführung
- Materialdicken
- 0,3 bis 3,0 mm, je nach Material
- Maximale Formgröße
- 500 × 700 mm
- Maximale Formhöhe
- bis 100 mm
- Trayformate
- bis zur Größe einer viertel Europalette
- Recyclingmaterial
- bis zu 100 % möglich
Die angegebenen Werte sind Beispiele aus laufenden Serien. Weitere Materialien, Dicken und Formate prüfen wir auf Anfrage.
FAQ
Häufige Fragen, klar beantwortet
Die wichtigsten Fragen, die uns Kunden vor einer Anfrage stellen. Ist Ihre nicht dabei, melden Sie sich einfach.
Deutlich weniger als beim Spritzguss. Tiefziehwerkzeuge sind vergleichsweise günstig, deshalb lohnt sich eine eigene Form schon bei kleinen und mittleren Serien. Was es in Ihrem Fall bedeutet, sagen wir Ihnen, sobald wir Ihr Bauteil kennen.
Das hängt davon ab, ob Ihre Verpackung zurückkommt. Fährt sie im Kreis, rechnet sich eine robustere Mehrwegausführung schnell. Geht sie einmal zum Kunden und bleibt dort, ist eine dünnere Einwegvariante sinnvoller. Wir rechnen das mit Ihnen durch.
Ja. Wir legen das Tray auf Ihren Behälter aus, damit es ohne Spiel und ohne Klemmen hineingeht — bei genormten KLT ebenso wie bei Sonderbehältern. Nennen Sie uns die Behältermaße oder einfach den Typ, den Sie einsetzen, dann rechnen wir aus, wie viele Teile pro Lage und wie viele Lagen pro Behälter zusammenkommen.
