Von der Zeichnung bis zur Serie. Alles im eigenen Haus.
Konstruktion, Formenbau und Tiefziehen sitzen bei uns unter einem Dach. Wer Ihr Werkzeug baut, kennt das Bauteil, für das es gedacht ist.
Material & Abmessungen
Ablauf
Der Weg Ihres Projekts
Vom ersten Gespräch bis zur laufenden Serie durchläuft Ihr Projekt sechs Schritte. Alle finden bei uns im Haus statt, und Sie haben durchgehend denselben Ansprechpartner.
-
Schritt 1: Planung
Wir klären, was die Verpackung können muss.
Ein Muster, eine Zeichnung oder auch nur eine Idee genügt für den Anfang. Gemeinsam klären wir Stückzahl, Transportweg und was am Ende mit der Verpackung geschieht. Daraus entsteht die Entscheidung, wie Ihre Verpackung konstruiert wird.
-
Schritt 2: Konstruktion
Das Formteil entsteht am Rechner.
Wir legen Kavitäten, Radien und Schrägen so aus, dass Ihr Bauteil sicher sitzt und sich wieder entnehmen lässt. Was in dieser Phase geändert wird, kostet noch kein Werkzeug.
-
Schritt 3: Layout
Wie viele Inhaltsteile passen in ein Tray?
Das Layout bestimmt, wie viele Formteile in einem Zyklus entstehen, und wirkt sich damit unmittelbar auf den Stückpreis aus. Deshalb rechnen wir mehrere Varianten durch, bevor das Werkzeug festgelegt wird.
-
Schritt 4: Formwerkzeug
Das Werkzeug entsteht im eigenen Haus.
Auf unseren Bearbeitungszentren wird das Aluminiumwerkzeug gefräst. Weil Konstruktion und Formenbau nebeneinander sitzen, benötigt es für Rücksprachen nur kurze Wege.
-
Schritt 5: Erstmuster
Sie prüfen, bevor die Serie startet.
Sie erhalten zunächst Muster aus dem Werkzeug zur Prüfung. Nach Ihrer Freigabe kann anschließend die Serienfertigung gestartet werden.
-
Schritt 6: Serienproduktion
Die Serie läuft, das Werkzeug bleibt.

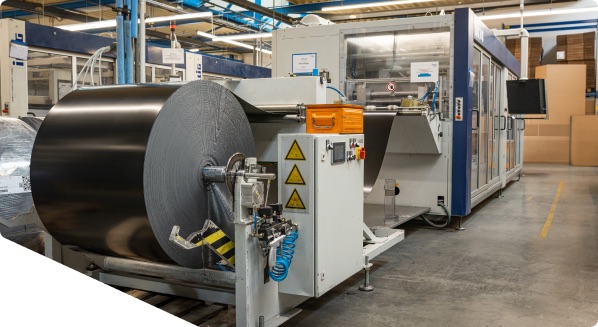

Gefertigt wird im Vakuumthermo-Verfahren auf unseren Anlagen. Das Werkzeug bleibt für weitere Nachbestellungen bei uns im Haus
Kompetenz
Drei Stationen, ein Haus

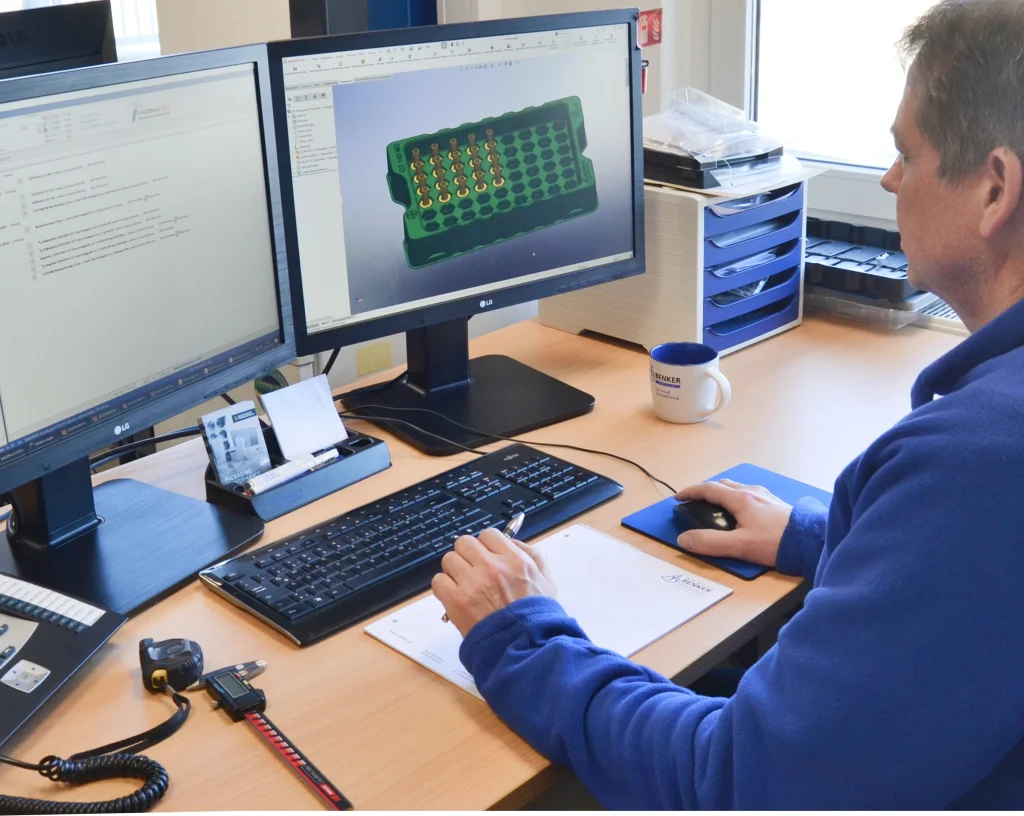

Konstruktion
Am Anfang steht Ihr Bauteil, nicht das Werkzeug. Wir betrachten, wie es liegen soll, wie es gegriffen wird und was auf dem Weg zum Einbauort mit ihm passiert.
Daraus entwickeln wir ein Konzept, das zu Ihrem Produkt und Ihrem Prozess passt. Änderungen können so frühzeitig berücksichtigt werden – solange noch kein Werkzeug gebaut ist.

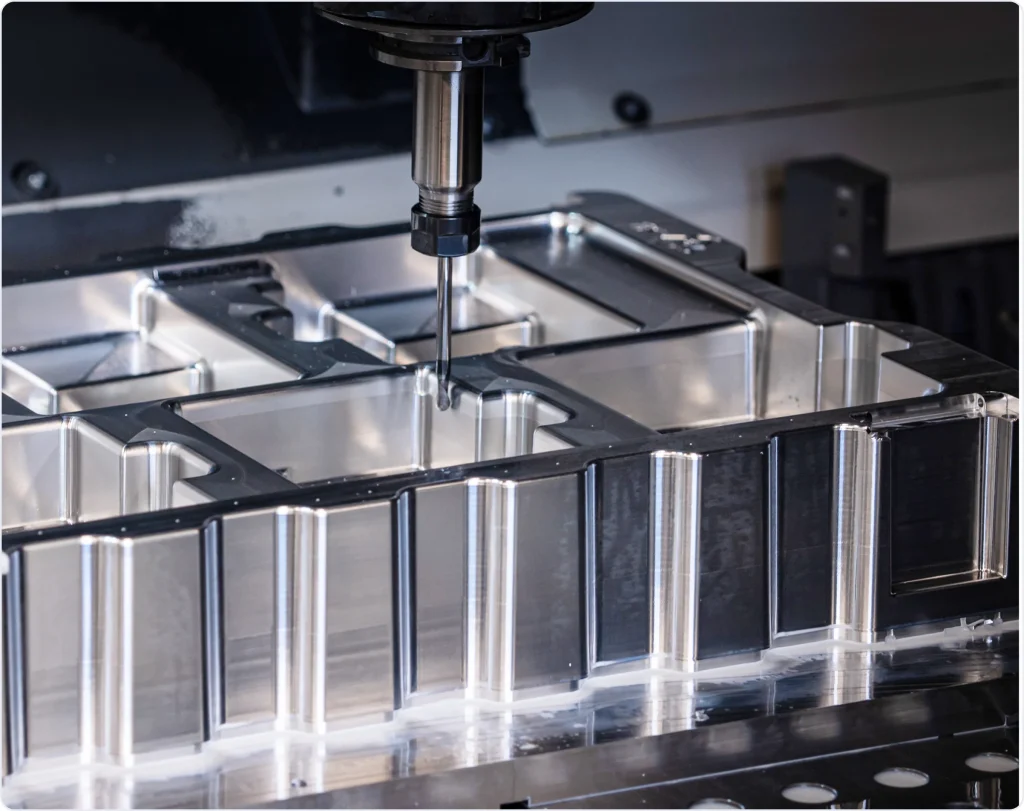

Formenbau
Vom ersten Entwurf bis zum fertigen Werkzeug bleibt alles unter einem Dach. Das schafft direkten Austausch, schnelle Abstimmungen und eine Umsetzung, bei der jedes Detail des Bauteils berücksichtigt wird.
So können Rückfragen schnell geklärt und Anpassungen auch dann umgesetzt werden, wenn sich im Prozess noch etwas verändert. Vor dem Start der Serienfertigung fertigen wir zunächst ein Erstmuster zur Prüfung.

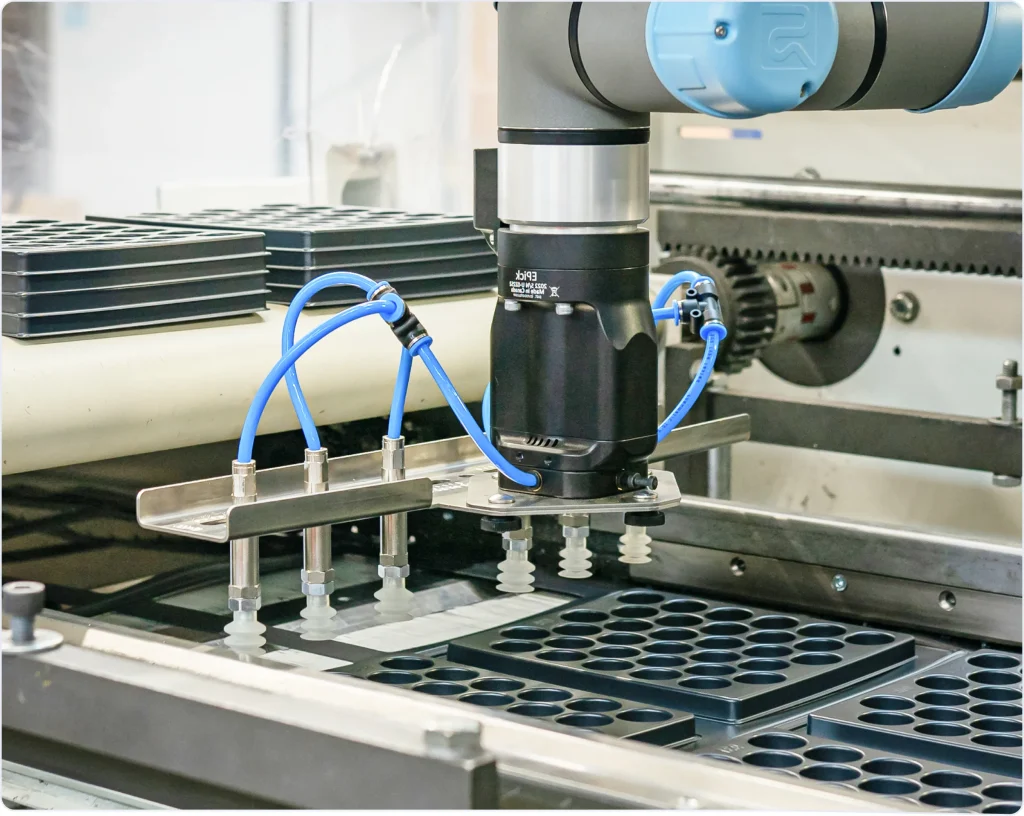

Tiefziehen
In der Serie läuft die Fertigung im Vakuumthermo-Verfahren: Die Folie wird erwärmt, über das Werkzeug gezogen, gestanzt und gestapelt.
Weil Konstruktion, Werkzeugbau und die Produktion bei uns zusammengehören, greifen alle Prozessschritte nahtlos ineinander. Auch bei späteren Nachbestellungen bleibt das Werkzeug dasselbe, für gleichbleibende Qualität und zuverlässige Prozesse.
Technische Daten
Material und Abmessungen
Womit wir arbeiten und was technisch möglich ist. Passt Ihr Bauteil nicht in diese Grenzen, sagen wir es Ihnen und suchen einen anderen Weg.
Die angegebenen Werte sind Beispiele aus laufenden Serien. Weitere Materialien, Dicken und Formate prüfen wir auf Anfrage.
Standardmaterialien
- PS (Polystyrol)
- schwarz, grau, weiß
- ABS
- schwarz, grau
- A-PET
- klar
- G-PET
- klar, bessere Siegeleigenschaften
ESD-Materialien
- PS leitfähig
- schwarz
- PS ableitfähig
- schwarz
- A-PET antistatisch
- klar
- Norm
- DIN EN 61340-5-3
Abmessungen
- Foliendicke
- 0,3 bis 3,0 mm, je nach Material
- Maximale Formgröße
- 500 × 700 mm
- Maximale Formhöhe
- bis 100 mm
- Trayformate
- bis zur Größe einer viertel Europalette
Auf Anfrage
- Recyclingmaterial
- bis zu 100 % möglich
- Sondermaterialien
- PLA, Schaum und weitere
